STEELTRE 2G

Caldera presurizada de acero — llama invertida

Volver a calderas

Cuerpo de caldera de acero presurizado con cámara de inversión de llama, de 80 a 6,100 kW, para agua caliente. Se suministra sin quemador, para acoplar quemador de aire soplado de gas natural o gas LP.

80–6,100 kWgas naturalgas LP

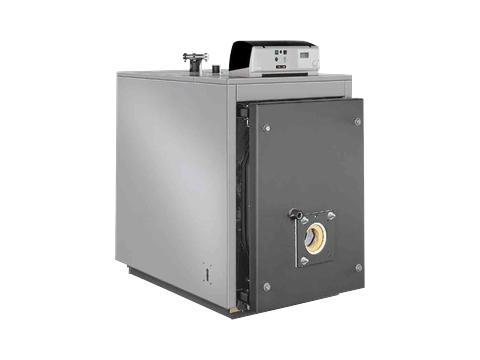

Caldera de agua caliente Baltur STEELTRE 2G, de acero presurizada con cámara de inversión de llama

Envolvente de servicio

Retorno mínimo
55 °C
Presión máx.
6 bar
Condensación
No
Ejecuciones
una etapa, dos etapas, modulante

Características principales

  • La gama más amplia de las cuatro series: llega a 6,100 kW en un solo cuerpo.
  • Envolvente elíptica hasta 870 kW: menor ancho en planta y haz tubular por encima del hogar, lo que reduce drásticamente la condensación.
  • Hogar flotante de 680 a 3,100 kW y de 3,500 a 6,100 kW, con tabiques circulares que absorben las dilataciones.
  • Tubos multilamelares bimetálicos patentados de 1½" y turbuladores helicoidales en la zona delantera.
  • Puerta delantera autocentrante con ajuste vertical, axial y transversal, con tirantería separada de la bisagra.
  • Disponible en versión para armar dentro del cuarto de máquinas hasta 870 kW.
  • Cascada hasta 8 calderas con tablero MASTER + SLAVE.

Datos técnicos por modelo

ModeloPot. útil mín. kWPot. útil máx. kWRend. útil 100 % carga (mín / máx)Resist. humos mm c.a.Agua lPeso kg
STEELTRE 2G 80608094.7 / 93.83.8 – 6.886221
STEELTRE 2G 1209012095.1 / 94.26.1 – 10.8126325
STEELTRE 2G 16012016095.4 / 94.58.9 – 15.8151366
STEELTRE 2G 20015020095.5 / 94.611.1 – 19.7203505
STEELTRE 2G 25018825095.7 / 94.813.3 – 23.6247583
STEELTRE 2G 30022530095.9 / 95.015.9 – 28.4298665
STEELTRE 2G 37027837096.1 / 95.218.1 – 32.2398845
STEELTRE 2G 45033845096.1 / 95.220.2 – 35.8462986
STEELTRE 2G 56042056096.1 / 95.223.7 – 42.15651,119
STEELTRE 2G 68051068096.1 / 95.227.8 – 49.46711,435
STEELTRE 2G 78058578096.1 / 95.230.7 – 54.47531,557
STEELTRE 2G 87065387096.1 / 95.233.0 – 58.68361,656
STEELTRE 2G 10007501,00096.1 / 95.235.9 – 63.91,0401,970
STEELTRE 2G 11808851,18096.1 / 95.238.6 – 68.61,2422,175
STEELTRE 2G 14001,0501,40096.1 / 95.242.1 – 74.91,4182,975
STEELTRE 2G 16501,2381,65096.1 / 95.245.5 – 80.91,6173,465
STEELTRE 2G 20001,5002,00096.1 / 95.240.5 – 72.02,0864,390
STEELTRE 2G 23501,7632,35096.1 / 95.243.2 – 76.92,3244,700
STEELTRE 2G 27002,0252,70096.1 / 95.245.6 – 81.02,6675,370
STEELTRE 2G 31002,3253,10096.1 / 95.243.3 – 76.94,1426,990
STEELTRE 2G 35002,6253,50096.1 / 95.250.4 – 89.54,4557,790
STEELTRE 2G 39002,9253,90096.1 / 95.244.4 – 78.66,0128,630
STEELTRE 2G 44003,3004,40096.1 / 95.256.6 – 100.56,0128,630
STEELTRE 2G 48003,6004,80096.1 / 95.250.5 – 92.27,0589,675
STEELTRE 2G 52003,9005,20096.1 / 95.259.3 – 105.47,0589,675
STEELTRE 2G 57004,2755,70096.1 / 95.249.5 – 90.57,90913,060
STEELTRE 2G 61004,5756,10096.1 / 95.256.7 – 100.77,90913,060

Potencias referidas a nivel del mar. Fuente: Baltur, catálogo STEELTRE 2G, Cod. 0001001547, Ed. 06/2022.

Acoplamiento caldera-quemador

CalderaEjecuciónQuemadorClase NOx EN 676
STEELTRE 2G 801 etapaBTG 12—
2 etapasBTG 12 P—
STEELTRE 2G 1201 etapaBTG 15—
2 etapasBTG 15 P—
Modulante MEBTG 15 ME—
STEELTRE 2G 1601 etapaBTG 20Clase 3
2 etapasBTG 20 PClase 3
Modulante MEBTG 20 MEClase 3
STEELTRE 2G 2001 etapaBTG 28Clase 3
2 etapasBTG 28 PClase 3
Modulante MEBTG 28 MEClase 3
STEELTRE 2G 2501 etapaTBG 35Clase 3
2 etapasTBG 35 PClase 3
Modulante METBG 35 MEClase 3
Modulante MCTBG 35 MCClase 3
STEELTRE 2G 3001 etapaTBG 35Clase 3
2 etapasTBG 35 PClase 3
Modulante METBG 35 MEClase 3
Modulante MCTBG 35 MCClase 3
STEELTRE 2G 3701 etapaTBG 45Clase 3
2 etapasTBG 45 PClase 3
Modulante METBG 45 MEClase 3
Modulante MCTBG 45 MCClase 3
STEELTRE 2G 4501 etapaTBG 60Clase 3
2 etapasTBG 60 PClase 3
Modulante METBG 60 MEClase 3
Modulante MCTBG 60 MCClase 3
STEELTRE 2G 5602 etapasTBG 85 PClase 2
Modulante METBG 85 MEClase 2
Modulante MCTBG 85 MCClase 2
STEELTRE 2G 6802 etapasTBG 85 PClase 2
Modulante METBG 85 MEClase 2
Modulante MCTBG 85 MCClase 2
STEELTRE 2G 7802 etapasTBG 120 PClase 2
Modulante METBG 120 MEClase 2
Modulante MCTBG 120 MCClase 2
STEELTRE 2G 8702 etapasTBG 120 PClase 2
Modulante METBG 120 MEClase 2
Modulante MCTBG 120 MCClase 2
STEELTRE 2G 10002 etapasTBG 120 PClase 2
Modulante METBG 120 MEClase 2
Modulante MCTBG 120 MCClase 2
STEELTRE 2G 11802 etapasTBG 150 PClase 2
Modulante METBG 150 MEClase 2
Modulante MCTBG 150 MCClase 2
STEELTRE 2G 14002 etapasTBG 210 PClase 2
Modulante METBG 210 MEClase 2
Modulante MCTBG 210 MCClase 2
STEELTRE 2G 1650Modulante METBG 210 MEClase 2
Modulante MCTBG 210 MCClase 2
STEELTRE 2G 2000Modulante METBG 260 MEClase 2
Modulante MCTBG 260 MCClase 2
STEELTRE 2G 2350Modulante METBG 260 MEClase 2
Modulante MCTBG 260 MCClase 2
STEELTRE 2G 2700Modulante METBG 360 MEClase 2
Modulante MCTBG 360 MCClase 2
STEELTRE 2G 3100Modulante METBG 450 LX MEClase 3
Modulante MCTBG 450 LX MCClase 3
STEELTRE 2G 3500Modulante METBG 450 LX MEClase 3
Modulante MCTBG 450 LX MCClase 3
STEELTRE 2G 3900Modulante METBG 510 LX MEClase 3
Modulante MCTBG 510 LX MCClase 3
STEELTRE 2G 4400Modulante METBG 650 LX MEClase 3
Modulante MCTBG 650 LX MCClase 3
STEELTRE 2G 4800Modulante METBG 650 LX MEClase 3
Modulante MCTBG 650 LX MCClase 3
STEELTRE 2G 5200Modulante METBG 650 LX MEClase 3
Modulante MCTBG 650 LX MCClase 3
STEELTRE 2G 5700Modulante METBG 750 LX MEClase 3
Modulante MCTBG 750 LX MCClase 3
STEELTRE 2G 6100Modulante METBG 750 LX MEClase 3
Modulante MCTBG 750 LX MCClase 3

Fuente: Baltur, catálogo STEELTRE 2G, Cod. 0001001547, Ed. 06/2022. Potencias referidas a nivel del mar.

Notas para México

  • Potencias del catálogo referidas a nivel del mar; corregir por altitud la potencia del quemador y la resistencia del lado humos.
  • La resistencia del lado humos es el dato de entrada para leer el campo de trabajo del quemador.
  • Emisiones a verificar contra NOM-085 según el objetivo del proyecto.
