STEELTRE 3G

Caldera presurizada de acero — 3 pasos de humos

Volver a calderas

Cuerpo de caldera de acero presurizado con tres pasos de humos efectivos, de 65 a 3,000 kW, para agua caliente. Se suministra sin quemador, para acoplar quemador de aire soplado de gas natural o gas LP.

65–3,000 kWgas naturalgas LP

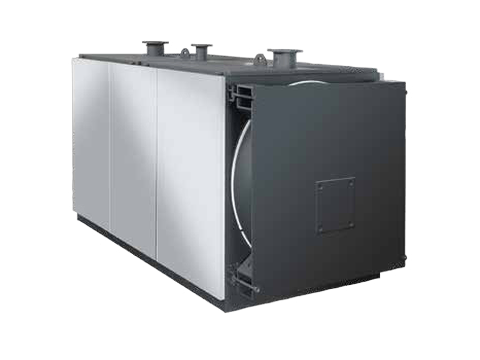

Caldera de agua caliente Baltur STEELTRE 3G, de acero presurizada con tres pasos de humos

Envolvente de servicio

Retorno mínimo
50 °C
Temp. máx. servicio
100 °C
Presión máx.
6 bar
Condensación
No
Ejecuciones
una etapa, dos etapas, modulante

Características principales

  • Tres pasos de humos efectivos: menor temperatura de humos y mayor rendimiento que una caldera de llama invertida equivalente.
  • Emisiones de NOx por debajo de 100 mg/kWh gracias a la reducción de la carga térmica específica.
  • Homologación en banda de potencia: la caldera se tara según la necesidad térmica real de la instalación.
  • Hogar cilíndrico flotante antiestrés termomecánico de 500 kW a 3000 kW.
  • Tubos de humos de 1½" con turbulador en la sección de entrada y sección trefilada multirradial de aluminio, resistente a las condensaciones.
  • Envolvente elíptica hasta 840 kW: menor ancho en planta y paso más fácil por puertas de cuarto de máquinas.
  • Puerta delantera autocentrante, totalmente ajustable, con aislamiento interior de cemento superligero.
  • Cascada hasta 8 calderas con tablero MASTER + SLAVE.

Datos técnicos por modelo

ModeloPot. útil mín. kWPot. útil máx. kWRend. útil 100 % carga (mín / máx)Resist. humos mm c.a.Agua lPeso kg
STEELTRE 3G 65556594.4 / 93.94.6 – 6.4131315
STEELTRE 3G 85728594.6 / 94.15.4 – 7.5187355
STEELTRE 3G 1109310994.8 / 94.37.0 – 9.7204435
STEELTRE 3G 15012715095.0 / 94.511.2 – 15.6270515
STEELTRE 3G 18515718595.2 / 94.714.0 – 19.4285580
STEELTRE 3G 22519122595.4 / 94.916.6 – 23.1322640
STEELTRE 3G 30025530095.9 / 95.420.5 – 28.4408840
STEELTRE 3G 38032338095.9 / 95.423.6 – 32.7475935
STEELTRE 3G 50042550095.9 / 95.427.3 – 37.86561,260
STEELTRE 3G 63053563095.9 / 95.433.5 – 46.57371,375
STEELTRE 3G 73062073095.9 / 95.437.5 – 52.08071,510
STEELTRE 3G 84071484095.9 / 95.441.4 – 57.39321,650
STEELTRE 3G 11009351,10095.9 / 95.448.8 – 67.51,5802,530
STEELTRE 3G 13201,1221,32095.9 / 95.453.7 – 74.31,7913,065
STEELTRE 3G 16001,3601,60095.9 / 95.458.9 – 81.62,2974,005
STEELTRE 3G 19001,6151,90095.9 / 95.463.6 – 88.12,4964,230
STEELTRE 3G 23001,7252,30095.9 / 95.445.0 – 80.02,8755,350
STEELTRE 3G 26501,9882,65095.9 / 95.441.3 – 73.54,3207,070
STEELTRE 3G 30002,2503,00095.9 / 95.450.6 – 90.04,8177,600

Regla de carga mínima: Diseñada para quemador de gas on/off. Con quemador de dos etapas o modulante, la potencia térmica en primera flama o en modulación no debe bajar del 60% de la carga del hogar.

Potencias referidas a nivel del mar. Fuente: Baltur, catálogo STEELTRE 3G, Cod. 0001001548, Ed. 06/2022.

Acoplamiento caldera-quemador

CalderaEjecuciónQuemadorClase NOx EN 676
STEELTRE 3G 651 etapaBTG 12—
2 etapasBTG 12 P—
STEELTRE 3G 851 etapaBTG 12—
2 etapasBTG 12 P—
STEELTRE 3G 1101 etapaBTG 15—
2 etapasBTG 15 P—
Modulante MEBTG 15 ME—
STEELTRE 3G 1501 etapaBTG 20Clase 3
2 etapasBTG 20 PClase 3
Modulante MEBTG 20 MEClase 3
STEELTRE 3G 1851 etapaTBG 35Clase 3
2 etapasTBG 35 PClase 3
Modulante METBG 35 MEClase 3
Modulante MCTBG 35 MCClase 3
STEELTRE 3G 2251 etapaTBG 35Clase 3
2 etapasTBG 35 PClase 3
Modulante METBG 35 MEClase 3
Modulante MCTBG 35 MCClase 3
STEELTRE 3G 3001 etapaTBG 45Clase 3
2 etapasTBG 45 PClase 3
Modulante METBG 45 MEClase 3
Modulante MCTBG 45 MCClase 3
STEELTRE 3G 3801 etapaTBG 45Clase 3
2 etapasTBG 45 PClase 3
Modulante METBG 45 MEClase 3
Modulante MCTBG 45 MCClase 3
STEELTRE 3G 5001 etapaTBG 60Clase 3
2 etapasTBG 60 PClase 3
Modulante METBG 60 MEClase 3
Modulante MCTBG 60 MCClase 3
STEELTRE 3G 6302 etapasTBG 110 LX PClase 3
Modulante METBG 110 LX MEClase 3
Modulante MCTBG 110 LX MCClase 3
STEELTRE 3G 7302 etapasTBG 110 LX PClase 3
Modulante METBG 110 LX MEClase 3
Modulante MCTBG 110 LX MCClase 3
STEELTRE 3G 8402 etapasTBG 110 LX PClase 3
Modulante METBG 110 LX MEClase 3
Modulante MCTBG 110 LX MCClase 3
STEELTRE 3G 11002 etapasTBG 140 LX PClase 3
Modulante METBG 140 LX MEClase 3
Modulante MCTBG 140 LX MCClase 3
STEELTRE 3G 13202 etapasTBG 200 LX PClase 3
Modulante METBG 200 LX MEClase 3
Modulante MCTBG 200 LX MCClase 3
STEELTRE 3G 1600Modulante METBG 260 LX MEClase 3
Modulante MCTBG 260 LX MCClase 3
STEELTRE 3G 1900Modulante METBG 260 LX MEClase 3
Modulante MCTBG 260 LX MCClase 3
STEELTRE 3G 2300Modulante METBG 260 LX MEClase 3
Modulante MCTBG 260 LX MCClase 3
STEELTRE 3G 2650Modulante METBG 360 LX MEClase 3
Modulante MCTBG 360 LX MCClase 3
STEELTRE 3G 3000Modulante METBG 360 LX MEClase 3
Modulante MCTBG 360 LX MCClase 3

Fuente: Baltur, catálogo STEELTRE 3G, Cod. 0001001548, Ed. 06/2022. Potencias referidas a nivel del mar.

Notas para México

  • Potencias del catálogo referidas a nivel del mar. En altitud se corrige la densidad del aire: baja la potencia disponible del quemador y sube la resistencia del lado humos de la caldera.
  • La resistencia del lado humos de esta tabla es el dato de entrada para leer el campo de trabajo del quemador; debe corregirse por altitud antes de la selección.
  • Emisiones a verificar contra NOM-085 según el objetivo del proyecto.
