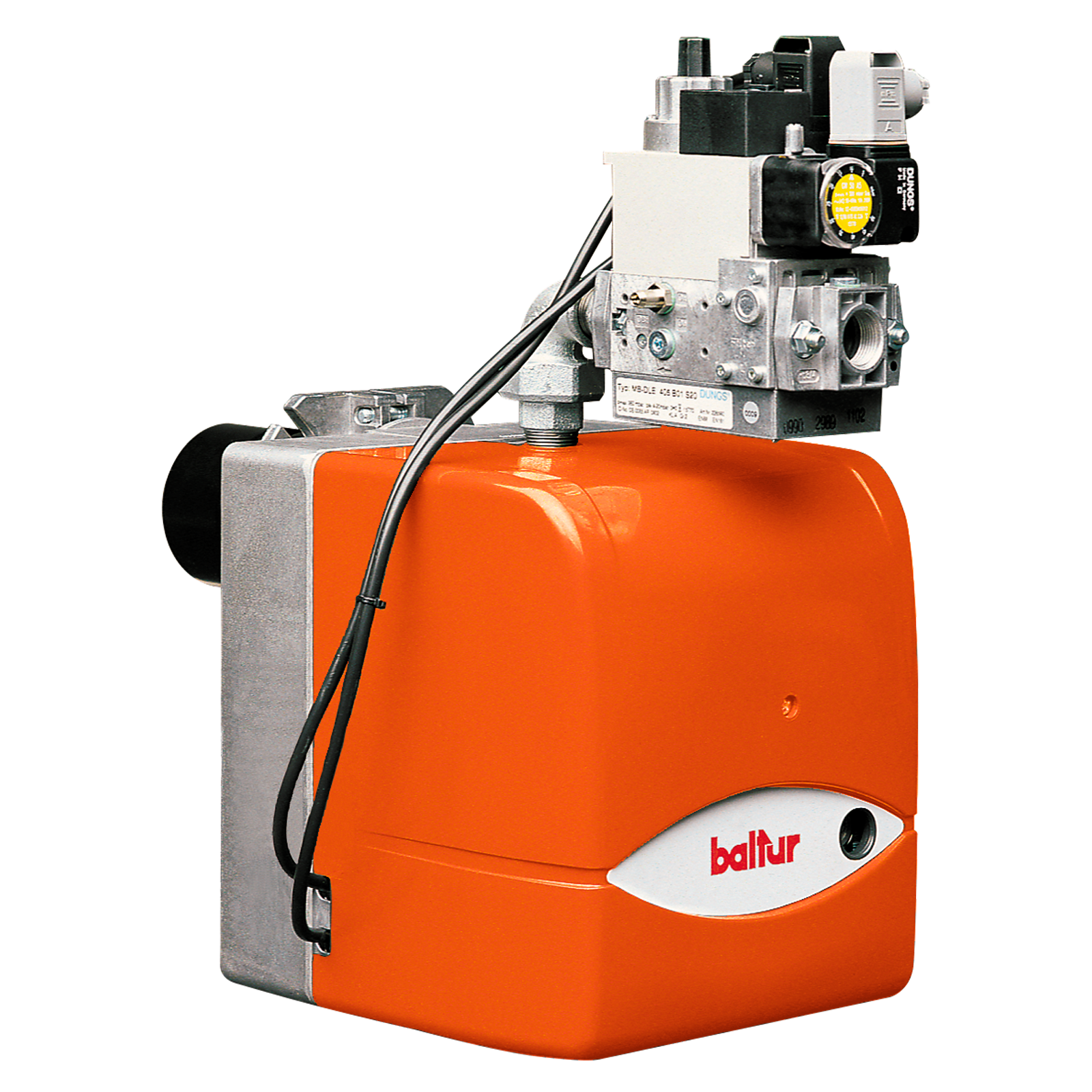

Quemador de gas Baltur BTG 12
Una etapa · 35 – 115 kW · gas natural o LP · 220 V 60 Hz
El BTG 12 es el quemador de gas de mayor rango de la serie BTG pequeña de Baltur: monobloque, de una etapa, de 35 a 115 kW en gas natural y en gas LP. Es el reemplazo del BTG 11 descatalogado, y monta en la misma brida. Cumple la norma europea EN 676 con emisiones de NOx clase 2 y se suministra con rampa de gas CE, cabezal de combustión regulable y compuerta de aire con cierre en pausa. A diferencia de los BTG 3 y 6, lleva equipo de control Brahma TGRD61 con transformador de encendido integrado.
Ficha de datos
Potencia térmica
35 – 115 kW
Combustible
Gas natural / gas LP
Funcionamiento
Una etapa
Alimentación
1N ~ 220 V ±10 % · 60 Hz
Contrapresión admisible
2.5 mbar hasta 95 kW · 115 kW sin resistencia
Equipo de control
Brahma TGRD61, transformador integrado
Cabezal (blast tube)
Ø 90 mm · penetración regulable 70 – 150 mm
Peso
10.75 kg sin embalaje
Identificación
Número de parte 50 Hz
17170010
Número de parte 60 Hz
17175410
PIN de homologación
CE0085BQ0476
Características principales
- Conforme a la norma europea EN 676, con emisiones NOx clase 2.
- Regulación manual del aire de combustión y del cabezal, con compuerta de mariposa que cierra en pausa para no perder calor por la chimenea.
- Rampa de gas CE con salida superior: válvula de trabajo y de seguridad electromagnéticas, presostato de mínima, regulador de presión y filtro.
- Conexión a la rampa mediante conectores a prueba de fallos (fail safe).
- Control de llama por electrodo de ionización, preparado para conexión de microamperímetro.
- Mantenimiento sin desmontar el quemador de la caldera: el grupo de mezcla se extrae en sitio.
- Tapa insonorizante, clavija de 7 polos y sistema eléctrico IP40.
Aplicaciones
- Calderas de agua caliente y de vapor de baja potencia
- Generadores de aire caliente
- Hornos y secadores industriales pequeños
- Conversión de gasóleo a gas natural o LP
Cabezal de combustión y montaje
- Diámetro del cabezal
- Ø 90 mm
- Brida
- Brida de acoplamiento al generador deslizante, de una pieza
La brida es deslizante: la penetración del cabezal se ajusta entre 70 y 150 mm sin cambiar de pieza. Es el rango más ancho de la serie, y cubre puertas de caldera con refractarios gruesos.
Consumo de combustible
| Combustible | Unidad | Mín. | Máx. |
|---|---|---|---|
| Gas natural | m³/h | 3.70 | 12.17 |
| Propano | m³/h | 1.43 | 4.70 |
| Propano | kg/h | 2.72 | 8.93 |
| Gas LP 60/40 | m³/h | 1.27 | 4.18 |
| Gas LP 60/40 | kg/h | 2.73 | 8.98 |
| Gas LP 60/40 | L/h (líquido) | 5.08 | 16.69 |
m³ estándar a 15 °C y 101.325 kPa, conforme a NOM-002-SECRE-2010. Es la misma base que el Stm³ de la ficha Baltur.
Si la documentación de referencia está en Nm³ (0 °C, base europea), los mismos consumos son:
| Combustible | Unidad | Mín. | Máx. |
|---|---|---|---|
| Gas natural | Nm³/h | 3.51 | 11.54 |
| Propano | Nm³/h | 1.36 | 4.45 |
| Gas LP 60/40 | Nm³/h | 1.21 | 3.97 |
Base de cálculo
- metodo
- Consumo = potencia térmica ÷ poder calorífico inferior (Hi). Calculado desde la potencia, no desde los caudales del catálogo.
- hi gas natural
- 9.45 kWh/m³ (34.02 MJ/m³)
- hi propano
- 24.44 kWh/m³ · 12.87 kWh/kg
- hi lp 6040
- 27.48 kWh/m³ · 12.80 kWh/kg
- mezcla lp
- 60 % propano / 40 % butano en volumen de líquido, la mezcla comercial mexicana.
- densidad lp liquido
- 0.538 kg/L a 15 °C
- nota discrepancia
- Baltur declara Hi = 9.45 kWh/Stm³ para metano y 24.44 para propano, los mismos que usa este cálculo. Con esos valores, 115 kW dan 12.17 m³/h de metano, pero el catálogo del BTG 12 indica 11.88, que corresponderían a 112.3 kW. En propano no hay discrepancia: 4.7 m³/h × 24.44 = 114.9 kW. Los BTG 3 y 6 reconcilian bien en ambos gases, así que el 11.88 parece una errata del manual del BTG 12. Aquí se publica el valor calculado desde la potencia, que es el coherente con las condiciones de referencia del propio fabricante.
- aviso
- Consumos teóricos a plena combustión con los poderes caloríficos indicados. El consumo real depende de la composición del gas suministrado y del ajuste del quemador en sitio.
Campo de trabajo
Calculadora por altitud
Presión barométrica
795 hPa
Pérdida de densidad
21.5 %
Punto de operación
Límite del campo a esta altitud: 1.96 mbar
Potencia máxima disponible
85.4 kW
CC
8.7 CC
kCal/h
73,453 kCal/h
BTU/h
291,474 BTU/h
Mínimo a esta resistencia: 27.5 kW
A nivel del mar el BTG 12 aguanta 2.5 mbar de resistencia del hogar, muy por encima del resto de la serie, pero a esa presión su techo baja a 95 kW. Entre 0 y 2.5 mbar la potencia disponible cae de forma lineal de 115 a 95 kW; el mínimo de 35 kW está disponible en toda la banda. Son valores de catálogo. En altitud el campo se contrae. Como ejemplo, a los 1,820 m de Querétaro el techo baja a 92.3 kW y el límite a 2.01 mbar. Cada sitio tiene la suya: usa la calculadora de arriba con tu altitud real.
Especificaciones técnicas
General
| Parámetro | Unidad | Valor |
|---|---|---|
| PIN de homologación | CE0085BQ0476 | |
| Funcionamiento | De una etapa | |
| Regulación del caudal de aire | Manual | |
| Detección de llama | Sonda de ionización | |
| Equipo de control | Brahma Kompact TGRD61, con transformador de encendido integrado | |
| Grado de protección | IP40 | |
| Temperatura de aire ambiente de funcionamiento | °C | -15 ÷ +40 |
| Presión sonora | dBA | 60 |
| Peso con embalaje | kg | 12 |
| Peso sin embalaje | kg | 10.75 |
Gas metano
| Parámetro | Unidad | Valor |
|---|---|---|
| Potencia térmica máxima | kW | 115 |
| Potencia térmica mínima | kW | 35 |
| Caudal térmico máximo | Stm³/h | 11.88 |
| Caudal térmico mínimo | Stm³/h | 3.6 |
| Presión máxima | hPa (mbar) | 360 |
| Presión mínima | hPa (mbar) | 16.6 |
| Emisiones NOx | mg/kWh | Clase 2 (≤ 120) |
Gas propano
| Parámetro | Unidad | Valor |
|---|---|---|
| Potencia térmica máxima | kW | 116 |
| Potencia térmica mínima | kW | 35 |
| Caudal térmico máximo | Stm³/h | 4.7 |
| Caudal térmico mínimo | Stm³/h | 1.43 |
| Presión máxima | hPa (mbar) | 200 |
| Presión mínima | hPa (mbar) | 14.6 |
| Emisiones NOx | mg/kWh | Clase 2 (≤ 180) |
Encendido
| Parámetro | Unidad | Valor |
|---|---|---|
| Transformador | Integrado en el equipo Brahma TGRD61, de 1 polo | |
| Tensión de salida de pico | kV | 17 |
| Tensión de salida eficaz | kV | 8 |
| Corriente de salida de pico | mA | 60 |
| Corriente de salida eficaz | mA | 28 |
| Frecuencia de salida | kHz | 8.5 |
Eléctrico
| Parámetro | Unidad | Valor |
|---|---|---|
| Tensión de alimentación 50 Hz | 1N ~ 230 V ±10 % | |
| Tensión de alimentación 60 Hz | 1N ~ 220 V ±10 % | |
| Motor del ventilador | kW | 0.1 |
| Revoluciones del motor del ventilador 50 Hz | rpm | 2,800 |
| Potencia eléctrica absorbida 50 Hz | kW | 0.2 |
| Conexión eléctrica | Clavija de 7 polos | |
| Potencia eléctrica absorbida 60 Hz | kW | 0.1 |
Material en dotación
| Concepto | Cantidad |
|---|---|
| Brida de conexión del quemador, de una pieza | 1 |
| Junta de brida de unión al quemador | 1 |
| Pernos con tope | 4 × M8 × 37 |
| Tuercas hexagonales | 5 × M8 |
| Arandelas planas | 4 × Ø 8 |
| Tornillo | 1 × M8 × 25 |
| Conector de 7 polos | 1 |
Descargas
Preguntas frecuentes
¿Cuál es el número de parte del quemador BTG 12?
Depende de la frecuencia: 17170010 para 50 Hz a 230 V y 17175410 para 60 Hz a 220 V. No son intercambiables. Para México se suministra el 17175410.
¿Qué quemador reemplaza al BTG 11?
El BTG 12. El BTG 11 salió del catálogo Baltur en 2019 y su reemplazo monta en la misma brida, así que no hay que modificar la caldera. Además cubre más rango: el BTG 11 iba de 48.8 a 99 kW y el BTG 12 va de 35 a 115 kW.
¿Cuánta potencia da el BTG 12 en CC, kCal/h y BTU/h?
De 3.6 a 11.7 caballos caldera (CC), de 30,095 a 98,885 kCal/h o de 119,423 a 392,390 BTU/h. En kW son 35 – 115.
¿Cuánto gas consume el BTG 12?
Entre 3.70 y 12.17 m³/h de gas natural; entre 1.43 y 4.70 m³/h de propano (2.72 – 8.93 kg/h); o entre 1.27 y 4.18 m³/h de gas LP 60/40, que son 5.08 – 16.69 litros de líquido por hora.
¿Por qué el BTG 12 lleva un equipo de control distinto al BTG 3 y al BTG 6?
El BTG 12 usa un Brahma Kompact TGRD61 con el transformador de encendido integrado, mientras que el BTG 3 y el BTG 6 llevan LME11 con transformador aparte. Es una diferencia de diseño del modelo, no una variante opcional.
¿Cuánta contrapresión admite el BTG 12 en la cámara de combustión?
Hasta 2.5 mbar, que es muy por encima de los modelos menores de la serie: el BTG 3 admite 0.4 mbar a plena potencia y el BTG 6 solo 0.2. A cambio, a 2.5 mbar el techo del BTG 12 baja de 115 a 95 kW. Entre medias la caída es lineal, y el mínimo de 35 kW está disponible en toda la banda.
¿Cuánto entra el cabezal del BTG 12 en la caldera?
Entre 70 y 150 mm, porque la brida es deslizante y la penetración se ajusta en montaje. El cabezal es de Ø 90 mm. Es el rango más ancho de la serie BTG.
Tengo un quemador con número de parte 17060010, ¿por cuál lo cambio?
Ese número corresponde al BTG 11, descatalogado desde 2019; el 17070010 es el BTG 11 P. En los dos casos el reemplazo es el BTG 12, que monta en la misma brida. Para México, el número del BTG 12 en 60 Hz es 17175410.
¿El quemador BTG funciona con gas natural y con gas LP?
Sí. Toda la serie BTG opera con gas natural (metano) y con gas LP (propano). Cambian los caudales, las presiones de alimentación y el ajuste del cabezal, por lo que el quemador debe ajustarse al gas que se vaya a usar en sitio.
¿Qué diferencia hay entre la versión 50 Hz y la versión 60 Hz?
Baltur separó los números de parte por certificación: el número antiguo corresponde ahora solo a 50 Hz y la versión 60 Hz tiene número propio. En los BTG pequeños el quemador es físicamente el mismo y cambia la placa de datos; en los modelos grandes cambian el motor y el álabe del ventilador, y son productos distintos. Para México se suministra siempre la versión 60 Hz.
¿Qué incluye el suministro?
El quemador se entrega con la brida de conexión, la junta de la brida y la tornillería de montaje. La rampa de gas y sus accesorios se cotizan según la presión de red disponible y el diámetro de la conexión.
