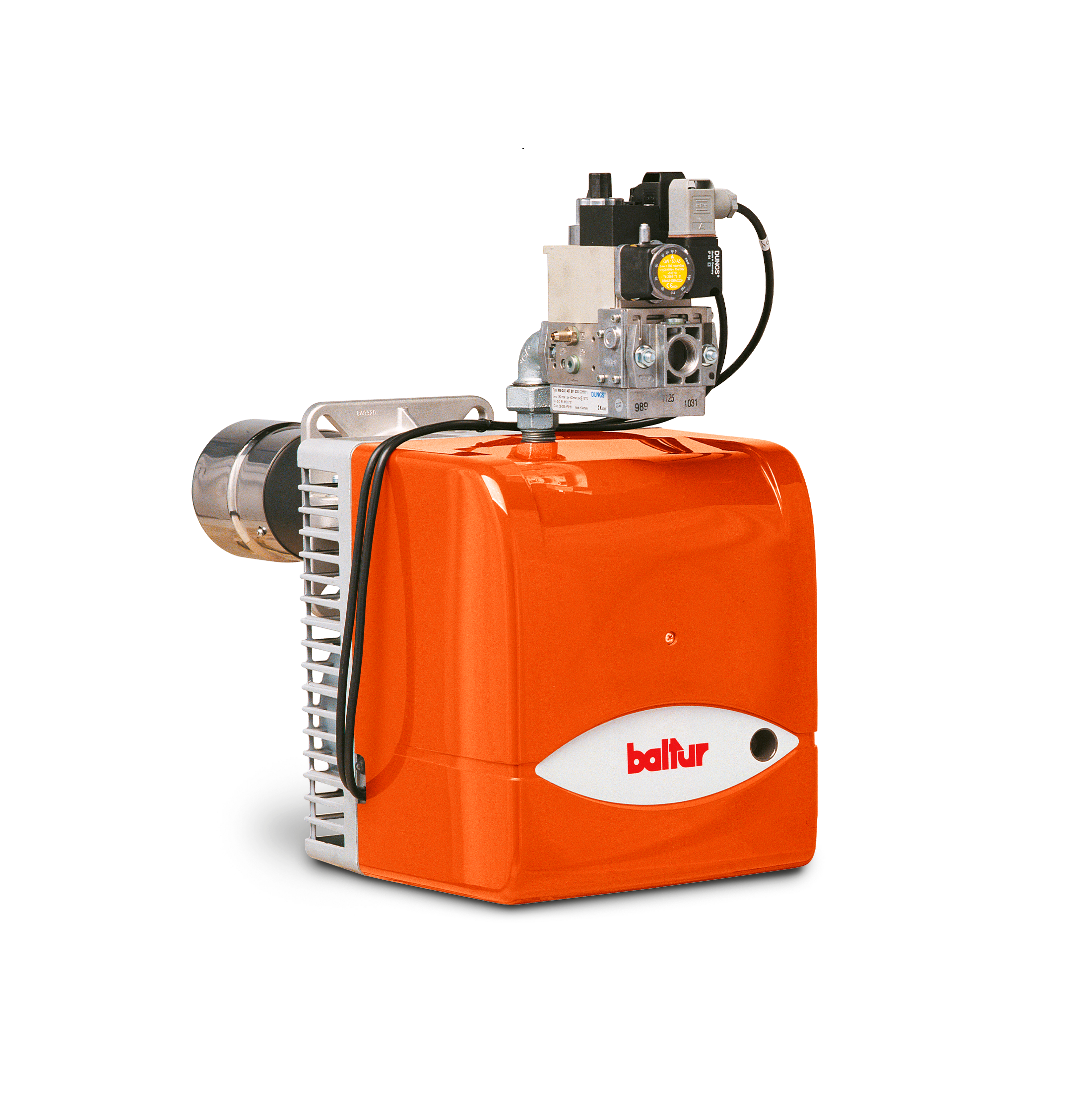

Quemador de gas Baltur BTG 15
Una etapa · 50 – 160 kW · gas natural o LP · 220 V 60 Hz
El BTG 15 es un quemador de gas monobloque de una etapa de la serie BTG de Baltur, con un rango útil de 50 a 160 kW en gas natural y en gas LP. Pertenece al cuerpo grande de la gama: cabezal de Ø 114 mm, penetración regulable de 150 a 280 mm y capacidad para vencer hasta 4 mbar de resistencia en el hogar, muy por encima de los modelos de cuerpo pequeño. Cumple la norma europea EN 676 con emisiones de NOx clase 2 y se suministra con rampa de gas CE.
Ficha de datos
Potencia térmica
50 – 160 kW
Combustible
Gas natural / gas LP
Funcionamiento
Una etapa
Alimentación
1N ~ 220 V ±10 % · 60 Hz
Cabezal (blast tube)
Ø 114 mm · penetración regulable 150 – 280 mm
Contrapresión admisible
4 mbar, con el techo en 92 kW
Peso
17 kg sin embalaje
Identificación
Número de parte 50 Hz
17080010
Número de parte 60 Hz
17080010
PIN de homologación
CE0085BQ0476
Características principales
- Conforme a la norma europea EN 676, con emisiones NOx clase 2.
- Regulación manual del aire de combustión y del cabezal, con compuerta de mariposa que cierra en pausa para no perder calor por la chimenea.
- Rampa de gas CE con salida superior: válvula de trabajo y de seguridad electromagnéticas, presostato de mínima, regulador de presión y filtro.
- Conexión a la rampa mediante conectores a prueba de fallos (fail safe).
- Control de llama por electrodo de ionización, preparado para conexión de microamperímetro.
- Mantenimiento sin desmontar el quemador de la caldera: el grupo de mezcla se extrae en sitio.
- Tapa insonorizante, clavija de 7 polos y sistema eléctrico IP40.
Aplicaciones
- Calderas de agua caliente y de vapor de baja potencia
- Generadores de aire caliente
- Hornos y secadores industriales pequeños
- Conversión de gasóleo a gas natural o LP
Cabezal de combustión y montaje
- Diámetro del cabezal
- Ø 114 mm
- Brida
- Brida de acoplamiento al generador deslizante, en dos mitades tipo abrazadera
La brida es deslizante: la penetración del cabezal en el hogar se ajusta entre 150 y 280 mm sin cambiar de pieza. El cuerpo grande de la serie BTG comparte el cabezal de Ø 114 mm; lo que cambia entre modelos es la longitud del tubo. La brida del cuerpo grande se entrega en dos mitades que abrazan el tubo: el quemador se desmonta sin sacar la brida de la caldera, y la penetración se fija en cualquier punto del recorrido.
Consumo de combustible
| Combustible | Unidad | Mín. | Máx. |
|---|---|---|---|
| Gas natural | m³/h | 5.29 | 16.93 |
| Propano | m³/h | 2.05 | 6.55 |
| Propano | kg/h | 3.88 | 12.43 |
| Gas LP 60/40 | m³/h | 1.82 | 5.82 |
| Gas LP 60/40 | kg/h | 3.91 | 12.50 |
| Gas LP 60/40 | L/h (líquido) | 7.26 | 23.23 |
m³ estándar a 15 °C y 101.325 kPa, conforme a NOM-002-SECRE-2010. Es la misma base que el Stm³ de las fichas Baltur.
Si la documentación de referencia está en Nm³ (0 °C, base europea), los mismos consumos son:
| Combustible | Unidad | Mín. | Máx. |
|---|---|---|---|
| Gas natural | Nm³/h | 5.02 | 16.05 |
| Propano | Nm³/h | 1.94 | 6.21 |
| Gas LP 60/40 | Nm³/h | 1.72 | 5.52 |
Base de cálculo
- metodo
- Consumo = potencia térmica ÷ poder calorífico inferior (Hi). Calculado desde la potencia, no desde los caudales redondeados del catálogo.
- hi gas natural
- 9.45 kWh/m³ (34.02 MJ/m³) — valor de referencia Baltur para metano
- hi propano
- 24.44 kWh/m³ (88.00 MJ/m³) · 12.87 kWh/kg (46.34 MJ/kg)
- hi lp 6040
- 27.48 kWh/m³ (98.94 MJ/m³) · 12.80 kWh/kg (46.08 MJ/kg)
- mezcla lp
- 60 % propano / 40 % butano en volumen de líquido, la mezcla comercial mexicana. En fase gas equivale a 63.2 % propano / 36.8 % butano en volumen, y a 56.6 % / 43.4 % en masa.
- densidad lp liquido
- 0.538 kg/L a 15 °C
- aviso
- Consumos teóricos a plena combustión con los poderes caloríficos indicados. El consumo real depende de la composición del gas suministrado y del ajuste del quemador en sitio.
Operación a 60 Hz y en altitud
En México este quemador trabaja en dos condiciones que no aparecen en la ficha europea: red eléctrica de 220 V 60 Hz y altitudes elevadas. A 60 Hz el ventilador gira más rápido que el valor de catálogo a 50 Hz; en altitud, la densidad del aire cae (a 1,820 m sobre el nivel del mar la presión barométrica es de aproximadamente 812 hPa frente a 1,013 hPa a nivel del mar, es decir cerca de 20 % menos masa de aire por revolución). Ambos efectos se compensan entre sí solo en parte, y la potencia útil real debe corregirse antes de seleccionar el modelo. Realizamos esta corrección doble para cada proyecto.
Campo de trabajo
Calculadora por altitud
Presión barométrica
795 hPa
Pérdida de densidad
21.5 %
Punto de operación
Límite del campo a esta altitud: 3.14 mbar
Potencia máxima disponible
125.5 kW
CC
12.8 CC
kCal/h
107,938 kCal/h
BTU/h
428,317 BTU/h
Mínimo a esta resistencia: 39.2 kW
A nivel del mar el BTG 15 admite hasta 4 mbar de resistencia del hogar, y a esa presión su techo es de 92 kW. Con el hogar sin resistencia entrega sus 160 kW completos. El mínimo de 50 kW está disponible en toda la banda. Son valores de catálogo. En altitud el campo se contrae. Como ejemplo, a los 1,820 m de Querétaro el techo baja a 128.4 kW y el límite a 3.21 mbar. Cada sitio tiene la suya: usa la calculadora de arriba con tu altitud real.
Especificaciones técnicas
General
| Parámetro | Unidad | Valor |
|---|---|---|
| PIN de homologación | CE0085BQ0476 | |
| Funcionamiento | De una etapa | |
| Detección de llama | Sonda de ionización | |
| Equipo de control | Landis LME 21 | |
| Grado de protección | IP40 | |
| Temperatura de aire ambiente de funcionamiento | °C | -15 ÷ +40 |
| Presión sonora | dBA | 67 |
| Peso con embalaje | kg | 19.5 |
| Peso sin embalaje | kg | 17 |
Gas metano
| Parámetro | Unidad | Valor |
|---|---|---|
| Potencia térmica máxima | kW | 160 |
| Potencia térmica mínima | kW | 50 |
| Caudal térmico máximo | Stm³/h | 16.9 |
| Caudal térmico mínimo | Stm³/h | 5.29 |
| Presión máxima | hPa (mbar) | 360 |
| Presión mínima | hPa (mbar) | 20 |
| Emisiones NOx | mg/kWh | Clase 2 (≤ 120) |
| Transformador de encendido 50 Hz | 26 kV - 40 mA - 230 V |
Gas propano
| Parámetro | Unidad | Valor |
|---|---|---|
| Potencia térmica máxima | kW | 160 |
| Potencia térmica mínima | kW | 50 |
| Caudal térmico máximo | Stm³/h | 6.5 |
| Caudal térmico mínimo | Stm³/h | 2 |
| Presión máxima | hPa (mbar) | 360 |
| Presión mínima | hPa (mbar) | 30 |
| Emisiones NOx | mg/kWh | Clase 2 (≤ 180) |
Eléctrico
| Parámetro | Unidad | Valor |
|---|---|---|
| Tensión de alimentación 50 Hz | 1N ~ 230 V ±10 % | |
| Tensión de alimentación 60 Hz | 1N ~ 220 V ±10 % | |
| Motor del ventilador 50 Hz | kW | 0.185 |
| Motor del ventilador 60 Hz | kW | 0.185 |
| Revoluciones del ventilador 50 Hz | rpm | 2,800 |
| Potencia eléctrica absorbida 50 Hz | kW | 0.33 |
Material en dotación
| Concepto | Cantidad |
|---|---|
| Brida de conexión del quemador, en dos mitades | 1 juego (2 piezas) |
| Junta de brida de unión al quemador | 1 |
| Cordón aislante | 1 |
| Pernos con tope | 4 × M10 × 50 |
| Tuercas hexagonales | 4 × M10 |
| Arandelas planas | 4 × Ø 10 |
Descargas
Preguntas frecuentes
¿Cuál es el número de parte del quemador BTG 15?
17080010, tanto en 50 Hz (230 V) como en 60 Hz (220 V). Es el mismo quemador; cambia la placa de datos según la red.
¿Cuánta potencia da el BTG 15 en CC, kCal/h y BTU/h?
De 5.1 a 16.3 caballos caldera (CC), de 42,992 a 137,575 kCal/h o de 170,607 a 545,942 BTU/h, según el punto de regulación. En kW son 50 – 160.
¿Cuánto gas consume el BTG 15?
Entre 5.29 y 16.93 m³/h de gas natural; entre 2.05 y 6.55 m³/h de propano (3.88 – 12.43 kg/h); o entre 1.82 y 5.82 m³/h de gas LP 60/40, que son 3.91 – 12.50 kg/h o 7.26 – 23.23 litros de líquido por hora.
¿Cuánto entra el cabezal del BTG 15 en la caldera?
Entre 150 y 280 mm, porque la brida es deslizante y la penetración se ajusta en montaje. El cabezal es de Ø 114 mm. Es el cuerpo grande de la serie: los BTG 3 a 12 llevan cabezal de Ø 90 mm y penetran como mucho 150 mm.
¿Cuánta potencia da el BTG 15 si mi caldera tiene contrapresión en el hogar?
Admite hasta 4 mbar de resistencia en el hogar. A esa presión su techo es de 92 kW; con el hogar sin resistencia llega a 160 kW. El mínimo de 50 kW está disponible en toda la banda. Por encima de 4 mbar hace falta un modelo mayor.
¿Qué presión de gas necesita el BTG 15?
Un mínimo de 20 mbar en gas natural y de 30 mbar en propano para alcanzar el caudal máximo con presión nula en la cámara de combustión, y admite hasta 360 mbar de presión de entrada en metano. La presión mínima real depende de la rampa de gas que se monte.
¿El quemador BTG funciona con gas natural y con gas LP?
Sí. Toda la serie BTG opera con gas natural (metano) y con gas LP (propano). Cambian los caudales, las presiones de alimentación y el ajuste del cabezal, por lo que el quemador debe ajustarse al gas que se vaya a usar en sitio.
¿Qué diferencia hay entre la versión 50 Hz y la versión 60 Hz?
Baltur separó los números de parte por certificación: el número antiguo corresponde ahora solo a 50 Hz y la versión 60 Hz tiene número propio. En los BTG pequeños el quemador es físicamente el mismo y cambia la placa de datos; en los modelos grandes cambian el motor y el álabe del ventilador, y son productos distintos. Para México se suministra siempre la versión 60 Hz.
¿Qué incluye el suministro?
El quemador se entrega con la brida de conexión, la junta de la brida y la tornillería de montaje. La rampa de gas y sus accesorios se cotizan según la presión de red disponible y el diámetro de la conexión.
