Quemador TBG ME FGR

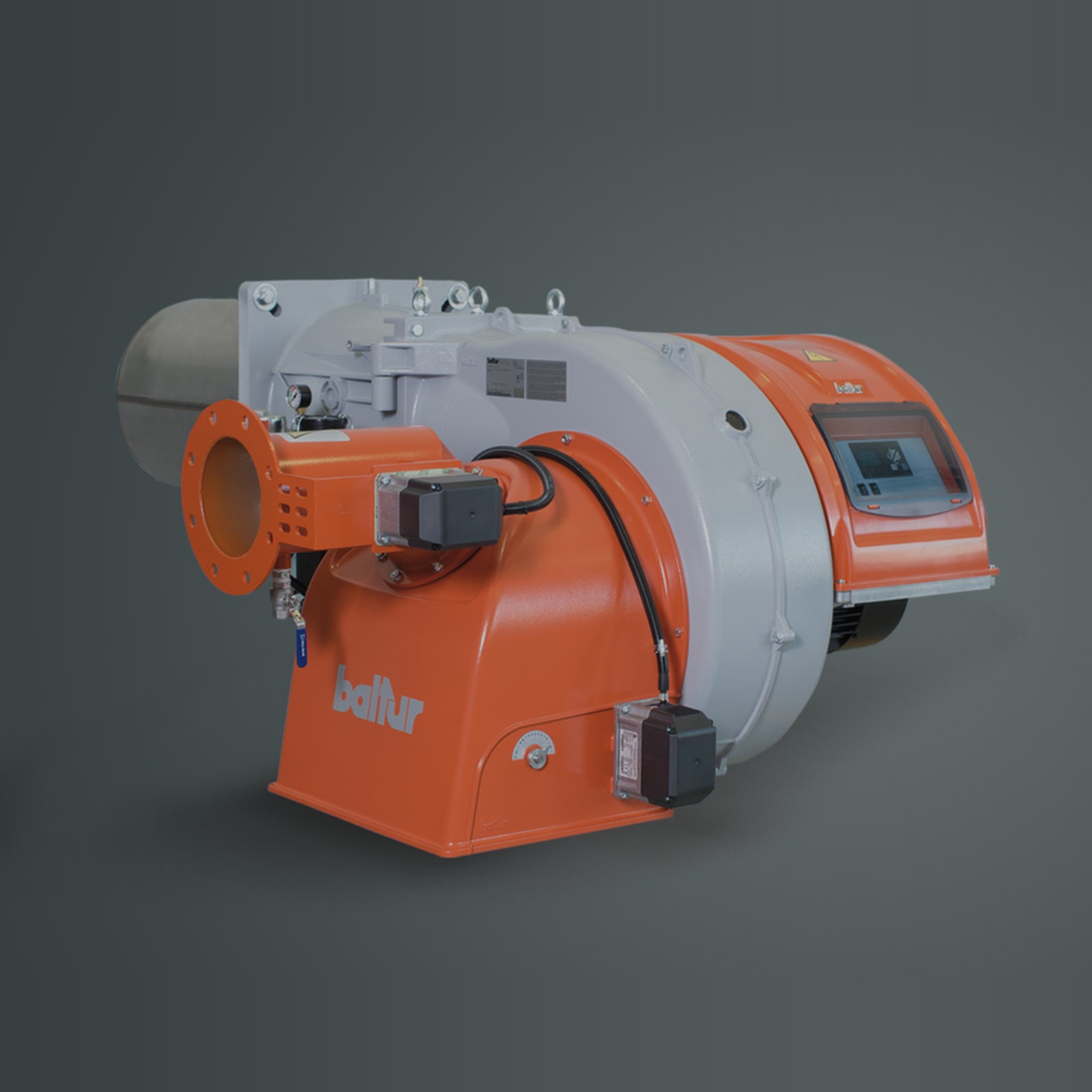

Quemador TBG ME FGR Baltur, de 540 a 9,400 kW.
Volver a Baja emisión (Low NOx)
Modelo
TBG ME FGR
Combustible
Gas LP / Gas Natural
Familia
Baja emisión (Low NOx)
Origen
Italia
Características principales
- Quemador de gas modulante con leva electrónica y recirculación de humos (FGR), de 170 a 9,400 kW, en doce modelos de la TBG 80 LX ME FGR a la TBG 1200 LX ME FGR.
- Emisiones de NOx por debajo de 30 mg/kWh: el nivel más bajo de la gama de gas, sin catalizador ni tratamiento posterior de humos.
- El FGR toma parte de los humos de la chimenea y los mezcla con el aire comburente. Baja la concentración de oxígeno y con ella la temperatura de llama, que es donde se forma el NOx térmico.
- Da menos potencia que el mismo modelo sin FGR, porque los humos recirculados desplazan aire comburente: el TBG 360 LX ME entrega 3,600 kW y el TBG 360 LX ME FGR, 2,760 kW. La selección se hace sobre la cifra con FGR.
- Válvula de mariposa servoaccionada para el caudal de humos, gobernada desde el cuadro de mando del quemador.
- Sobre cabezal LX y control ME: curva aire/gas en memoria, servomotores para aire y gas, y panel con pantalla y teclado de programación.
- Es la respuesta cuando el límite de NOx del proyecto está por debajo de lo que alcanza una clase 4.
Modelos disponibles
| Modelo | kW * | HP (CC) * | kCal/h ×1000 | BTU/h ×1000 | Alimentación | Motor ventilador | NOx/CO EN676 |
|---|---|---|---|---|---|---|---|
| TBG 80 LX ME FGR | 170.0 – 540.0 kW | 17.3 – 55.0 | 146.2 – 464.3 | 580.1 – 1842.5 | 3N AC 60Hz 380V | 1.1 kW | Clase NOx < 30 mg/kWh |
| TBG 110 LX ME FGR | 265.0 – 960.0 kW | 27.0 – 97.9 | 227.9 – 825.5 | 904.2 – 3275.6 | 3N AC 60Hz 380V | 1.5 kW | Clase NOx < 30 mg/kWh |
| TBG 140 LX ME FGR | 280.0 – 1160.0 kW | 28.5 – 118.2 | 240.8 – 997.4 | 955.4 – 3958.0 | 3N AC 60Hz 380V | 2.2 kW | Clase NOx < 30 mg/kWh |
| TBG 200 LX ME FGR | 450.0 – 1520.0 kW | 45.9 – 154.9 | 386.9 – 1307.0 | 1535.4 – 5186.4 | 3N AC 60Hz 380V | 3.0 kW | Clase NOx < 30 mg/kWh |
| TBG 260 LX ME FGR | 480.0 – 2250.0 kW | 48.9 – 229.3 | 412.7 – 1934.7 | 1637.8 – 7677.2 | 3N AC 60Hz 380V | 5.5 kW | Clase NOx < 30 mg/kWh |
| TBG 360 LX ME FGR | 540.0 – 2760.0 kW | 55.0 – 281.3 | 464.3 – 2373.2 | 1842.5 – 9417.4 | 3N AC 60Hz 380V | 7.5 kW | Clase NOx < 30 mg/kWh |
| TBG 450 LX ME FGR | 500.0 – 3250.0 kW | 51.0 – 331.3 | 429.9 – 2794.6 | 1706.0 – 11089.3 | 3N AC 60Hz 380V | 9.2 kW | Clase NOx < 30 mg/kWh |
| TBG 510 LX ME FGR | 600.0 – 3800.0 kW | 61.2 – 387.3 | 515.9 – 3267.5 | 2047.3 – 12965.9 | 3N AC 60Hz 380V | 11.0 kW | Clase NOx < 30 mg/kWh |
| TBG 650 LX ME FGR | 800.0 – 5200.0 kW | 81.5 – 530.0 | 687.9 – 4471.3 | 2729.7 – 17742.9 | 3N AC 60Hz 380V | 15.0 kW | Clase NOx < 30 mg/kWh |
| TBG 750 LX ME FGR | 900.0 – 6000.0 kW | 91.7 – 611.6 | 773.9 – 5159.2 | 3070.9 – 20472.5 | 3N AC 60Hz 380V | 18.5 kW | Clase NOx < 30 mg/kWh |
| TBG 800 LX ME FGR | 870.0 – 6400.0 kW | 88.7 – 652.3 | 748.1 – 5503.2 | 2968.5 – 21837.4 | 3N AC 60Hz 380V | 18.5 kW | Clase NOx < 30 mg/kWh |
| TBG 1200 LX ME FGR | 1200.0 – 9400.0 kW | 122.3 – 958.1 | 1031.8 – 8082.8 | 4094.5 – 32073.7 | 3N AC 60Hz 380V | 22.0 kW | Clase NOx < 30 mg/kWh |
* HP = caballos caldera (CC), unidad de potencia de caldera. 1 HP = 9.8107 kW = 8,435.9 kCal/h = 33,475 BTU/h. Valores de kCal y BTU por hora.
